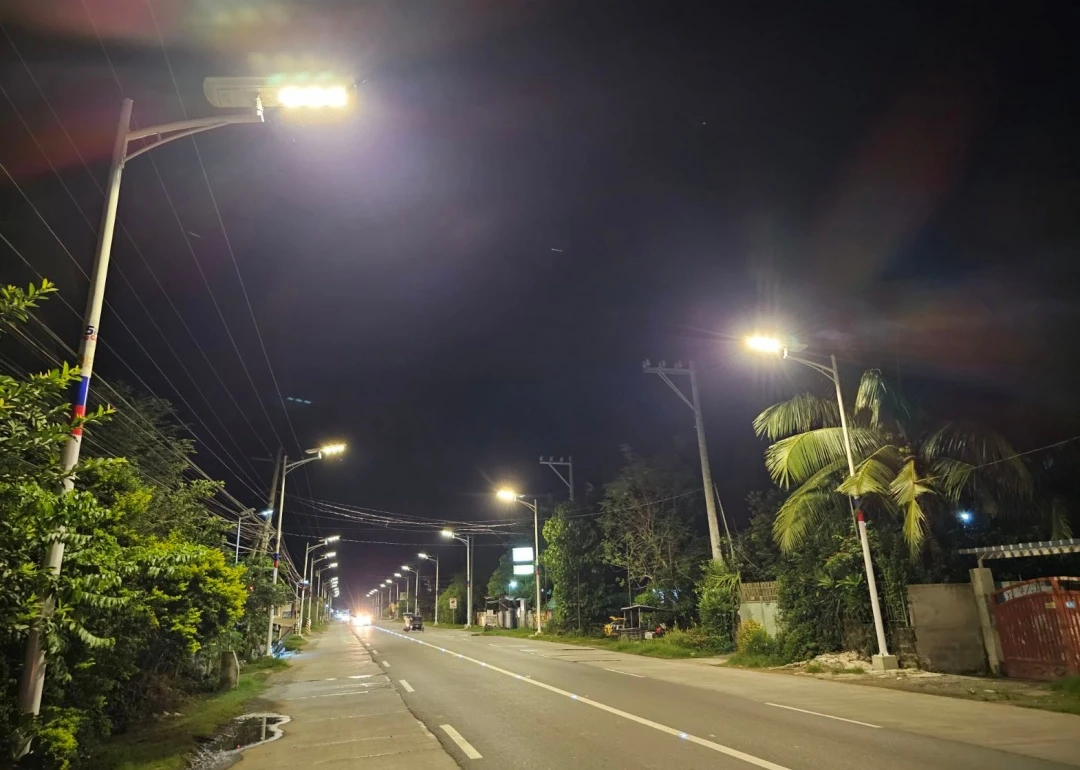

Suntisolar 60W Solar Street Light tul triq urbana f'La Union

Solar Street Lights fil-Filippini: Standards DPWH u Gwida tal-Proġett

Id-dawl solari fit-toroq qed isir għażla prattika għal proġetti tat-toroq fil-Filippini, speċjalment fejn il-konnessjoni tal-grilja hija għalja, mhux affidabbli jew diffiċli biex tiġi estiża. Iżda proġett ta' dawl tat-toroq tal-gvern-mhux sempliċiment kwistjoni ta' għażla ta' lampa b'wattage għoli. Id-disinn irid jaqbel mat-triq, il-kriterji tad-dawl, ir-riżorsi solari, it-temp lokali, ir-rekwiżiti tal-arblu u l-pedament, u d-dokumenti tal-kuntratt.

Għall-kuntratturi u l-fornituri, il-punt tat-tluq l-aktar sigur huwa l-pjanijiet u l-ispeċifikazzjonijiet approvati tal-proġett. Id-Dipartiment tax-Xogħlijiet Pubbliċi u l-Awtostradi (DPWH) ħareġ gwida għad-dawl tat-toroq li jaħdem bl-enerġija solari-u rreveda l-ispeċifikazzjoni standard tiegħu għall-Oġġett 624 – Dawl tat-Toroq. Dawn id-dokumenti jipprovdu qafas, iżda r-rekwiżiti eżatti għal akkwist għandhom jiġu ċċekkjati mal-aħħar dokumenti tal-offerti, tpinġijiet, dispożizzjonijiet speċjali u struzzjonijiet mill-uffiċċju implimentattiv.

1. Liema standards tad-DPWH għandu jiċċekkja tim tal-proġett?

Żewġ dokumenti DPWH huma utli b'mod speċjali meta tiġi eżaminata opportunità ta'-dwal tat-toroq nazzjonali:

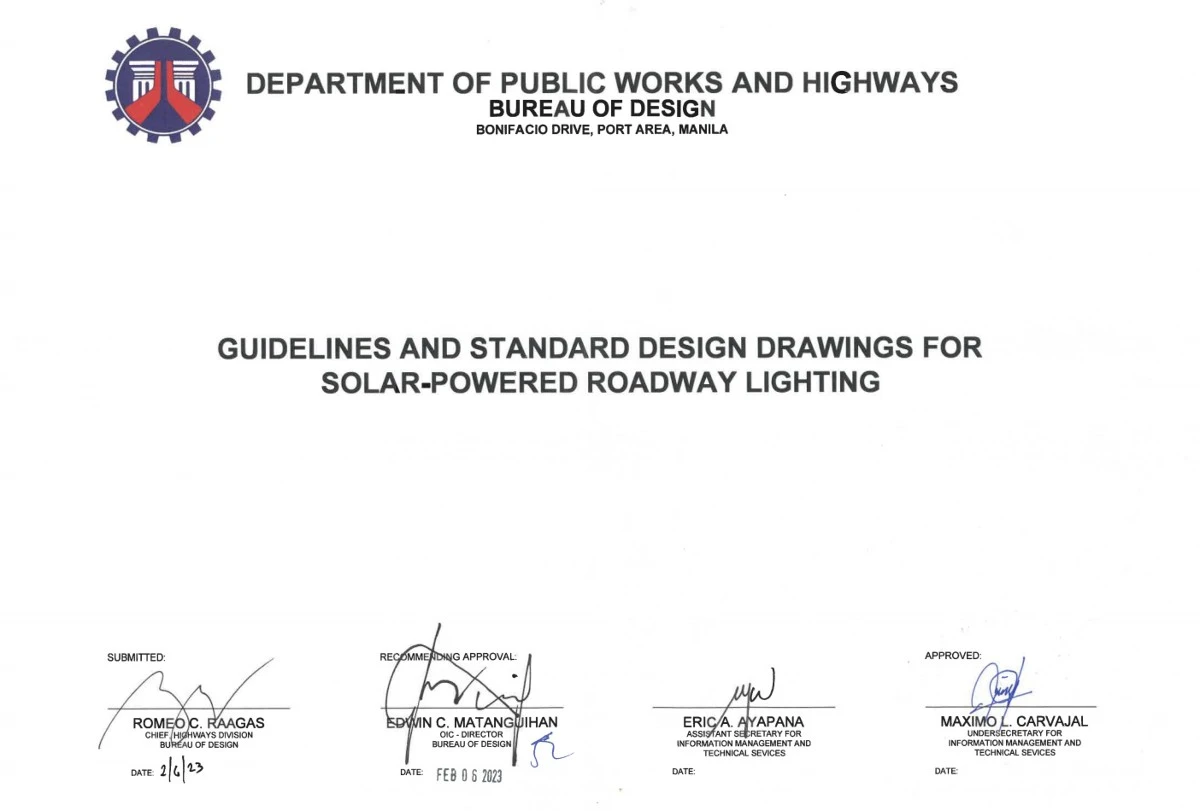

Ordni tad-Dipartiment tad-DPWH Nru. 19, serje tal-2023: Linji Gwida u Tpinġijiet tad-Disinn Standard għal -Dawl tat-Toroq li Jħaddem -Troqfot Nazzjonali Tul Toroq Nazzjonali. Approva l-użu ta' dawl tat-toroq li jaħdem bl-enerġija solari-u għamel tpinġijiet standard disponibbli bħala referenzi għal uffiċċji reġjonali tad-DPWH, uffiċċji distrettwali tal-inġinerija, unitajiet ta' ġestjoni tal-proġett-u konsulenti.

Ordni tad-Dipartiment tad-DPWH Nru. 26, serje tal-2023: Speċifikazzjoni Standard Riveduta għall-Oġġett 624 – Dawl tat-Toroq. Hija tistabbilixxi l-ambitu tax-xogħol ġenerali u r-rekwiżiti materjali għad-dawl tat-toroq, inklużi sistemi LED li jaħdmu-solar.

Liema tqassim fuq liema triq

It-tqassim jiddependi fuq il-klassi tat-triq. Toroq nazzjonali primarji jistgħu jużaw-naħa waħda, axjali, opposti jew imqassma. It-toroq sekondarji jistgħu jużaw wieħed, oppost jew imqassam. Toroq terzjarji jistgħu jużaw waħda jew imqassma.

Figura 2. Għażliet ta 'tqassim. Liema minnhom tista' tuża jiddependi fuq il-klassi tat-triq (ara DO 19).

Assjali tfisser arbli fil-medjan, għalhekk jidher biss fuq toroq primarji maqsuma. Għal triq sempliċi b'żewġ-korsiji mingħajr l-ebda medjan int tkun qed tagħżel bejn-naħa waħda, opposta u mqassma. L-oppost jirdoppja bejn wieħed u ieħor l-għadd tal-arbli meta mqabbel ma'-naħa waħda fl-istess spazjar, għalhekk ġeneralment jinżamm għal toroq usa'.

Għoli tal-arblu, wattage u spazjar

Dan huwa fejn DO 19 Tabella 2, kif emendata minn DO 48, taqla' ż-żamma tagħha. Jagħtik il-wisa' tat-triq, it-tqegħid, l-għoli tal-immuntar, il-wattage tal-lampa u t-tul tal-arblu-driegħ skont il-klassi tat-triq. Ftit ringieli, biex jagħtuk tħossha [3]:

Il-punt prattiku huwa importanti: tassumix li datasheet ġeneriku tad-dawl solari fit-toroq awtomatikament jissodisfa proġett DPWH. Aqra l-ispeċifikazzjonijiet tekniċi linja b'linja u ħejji matriċi ta' konformità. Jekk rekwiżit ma jkunx ċar jew jidher inkonsistenti mat-tpinġijiet tal-proġett, qajjem kjarifika formali qabel ma tissottometti offerta.

Punt Ewlieni 624 punti li jridu jivverifikaw

L-ispeċifikazzjoni tal-Punt 624 DPWH ippubblikata tinkludi rekwiżiti bħal dawn li ġejjin. Dan huwa sommarju preliminari, mhux sostitut għall-ispeċifikazzjoni uffiċjali jew emendi speċifiċi tal-proġett-.

• Il-materjali għandhom ikunu ġodda u tat-tip approvat, u r-rekwiżiti applikabbli tal-Kodiċi Elettriku Filippin għandhom jiġu ssodisfati. Id-dokument jirreferi għall-immarkar PS għal prodotti manifatturati lokalment u marki ta 'ċertifikazzjoni ICC għal prodotti importati.
• L-ispeċifikazzjoni tidentifika l-firxiet tat-temperatura tal-kulur tal-lampa-u tiddikjara li abjad sħun għandu jintuża għat-toroq primarji.
• Għal dawl tat-toroq LED li jaħdem-solar, il-moduli LED, il-moduli PV, il-kontrolluri u l-pakkett tal-batteriji huma deskritti bħala komponenti li jistgħu jinbidlu b'mod indipendenti, b'ċertifikati ta' garanzija ta' distributur iċċertifikat tal-manifattur jew tal-manifattur- li jindikaw perjodu minimu ta' garanzija ta' sitt-snin.
• Il-lampa LED hija meħtieġa li tkun adattata għall-użu fuq barra u kklassifikata IP65 taħt l-ispeċifikazzjoni ċċitata.
• Ir-rekwiżit tal-batterija jidentifika tip ta' jone tal-litju-deep cycle-u jindirizza l-ħajja tas-servizz, il-prestazzjoni ta'-temperatura għolja, u l-protezzjoni tat-temperatura/iċċarġjar/ħatt tal-batterija.

Id-dokumenti tal-offerti jistgħu jinkludu skedi tekniċi addizzjonali, tpinġijiet, proċeduri tal-ittestjar, dettalji tal-installazzjoni jew dispożizzjonijiet speċjali. Ikkonferma r-reviżjoni eżatta u l-applikabilità għal kull akkwist. A blog post mhuwiex id-dokument tal-kuntratt ta 'kontroll.

2. Ibda bit-triq, mhux il-wattage tal-prodott

Dawl ta’ 60 W li jaħdem tajjeb fuq triq dejqa ta’ aċċess għal barangay jista’ ma jkunx tajjeb għal triq arterjali wiesgħa u traffikuża. Bil-maqlub, l-installazzjoni ta' apparat ta'-output għoli kullimkien jista' jaħli flus jekk l-ottika, l-għoli tal-arblu u l-ispazjar huma żbaljati.

Qabel ma tagħżel luminarja, iġbor l-informazzjoni tal-proġett li ġejja:

• Klassifikazzjoni tat-toroq u post: awtostrada nazzjonali, arterjali urbana, triq sekondarja, triq rurali, approċċ ta 'pont, intersezzjoni jew żona pedonali.
• Ġeometrija tat-toroq: wisa 'tal-karreġġjata, numru ta' korsiji, medjan, spallejn, bankini, kurvi, junctions u ostakli fil-ġenb tat-triq.
• Rekwiżiti tad-dawl: kriterji DPWH applikabbli u standards ta' dawl tat-triq-referenzati; illuminanza jew luminanza fil-mira; uniformità; dija u limiti ta'-dawl.
• Arranġament tal-arblu: għoli tal-immuntar, firxa, naħa-waħda, naħa-opposta, installazzjoni mqassma jew medjana, u spazjar propost.
• Profil operattiv: sigħat meħtieġa kull lejl, jekk id-dimming huwiex permess, u jekk l-output sħiħ għandux jinżamm matul il-lejl.
• Kundizzjonijiet tas-sit: dell tas-siġar, bini fil-qrib, sprej tal-melħ, trab, għargħar, espożizzjoni għar-riħ, aċċess għall-manutenzjoni u riskju ta 'vandaliżmu.
• Riżors solari: post-radjazzjoni solari speċifika ta' kull xahar, speċjalment ix-xhur aktar imsaħħab u xita.

Għad-dawl tat-triq, is-simulazzjoni għandha tuża l-ġeometrija reali tat-triq u l-fajl fotometriku tal-lampa magħżula (IES jew LDT), mhux biss il-figura tal-lumen reklamata. DIALux jew kalkoli ekwivalenti jistgħu jivvalutaw l-illuminanza jew il-luminanza medja, l-uniformità u l-effett probabbli tal-ispazjar tal-arbli. Uża l-kriterji ddikjarati fid-dokumenti tal-proġett aktar milli tagħżel mira wara li tara liema tagħmir jaħdem l-aħjar.

3. Disinn għat-temp Filippin, speċjalment l-istaġun tax-xita

Il-Filippini għandha potenzjal solari qawwi, iżda d-disponibbiltà solari mhix l-istess f'kull sit jew f'kull xahar. Sistema ta' daqs mill--medja ta' xemx annwali biss tista' tiġi ddisinjata taħt-għax-xhur meta l-kopertura tas-sħab u x-xita jnaqqsu l-iċċarġjar. Il-ġeografija tal-gżira, ix-xejriet tat-temp lokali, il-muntanji fil-qrib, il-kopertura tas-siġar u l-isfumatura urbana kollha jistgħu jaffettwaw l-enerġija li panel fil-fatt jiġbor.

Għal kull sit kandidat, irrevedi d-dejta tax-xahar-radjazzjoni solari u uża disinn konservattiv-valur fix-xahar. NASA POWER u PVGIS tal-Kummissjoni Ewropea huma punti ta' tluq utli għall-iskrinjar tar-riżorsi; għad-disinn finali, ikkonferma li s-sett tad-dejta u r-riżoluzzjoni ġeografika huma xierqa għall-post tal-proġett.

L-awtonomija tal-batterija għandha tkun marbuta mal-affidabbiltà operattiva meħtieġa u l-ispeċifikazzjoni tal-proġett. Rekwiżit għal diversi jiem ta' xita konsekuttivi mhuwiex interkambjabbli ma' numru garantit ta' iljieli bi produzzjoni sħiħa sakemm il-batterija, il-profil tat-tagħbija u s-suppożizzjonijiet ma jsostnuhx. Kont għall-kapaċità tal-batterija użabbli, temperatura, telf ta 'konverżjoni, tixjiħ u l-profil tal-kontroll tad-dawl.

4. X'għandha tkopri speċifikazzjoni tad-dawl tat-triq-solar?

Sistema kompluta hija aktar minn lampa u panel. Irrevedi dan li ġej bħala pakkett koordinat:

• Lampaġġ LED u ottika: distribuzzjoni fotometrika, qawwa ta 'input nominali, output tad-dawl miżmuma, temperatura tal-kulur, kontroll tad-dija u klassifikazzjoni IP applikabbli.
• Modulu PV: qawwa nominali, dimensjonijiet, arranġament ta 'immuntar, tagħbija mekkanika u reżistenza għall-ambjent lokali.
• Pakkett ta 'batteriji: kimika, vultaġġ u kapaċità nominali, enerġija li tista' tintuża, protezzjoni, ġestjoni tat-temperatura, servizz u garanzija.
• Kontrollur: strateġija ta' ċċarġjar, protezzjoni ta'-vultaġġ baxx, operazzjoni minn dusk-sa-dawn, dimming programmabbli, imġieba ta' ħsara u monitoraġġ meħtieġ.
• Arblu, parentesi u fondazzjoni: materjal, protezzjoni kontra l-korrużjoni, disinn strutturali, tagħbija tar-riħ, boltijiet ta 'l-ankri, sieq tal-konkrit u ertjar.
• Kejbil u protezzjoni: daqs tal-kejbil, konnetturi, protezzjoni kontra t-tlugħ, ertjar/ert u iżolament sikur għall-manutenzjoni.
• Dokumentazzjoni: datasheets, fajls fotometriċi, tpinġijiet, rapporti tal-kalkolu, rapporti tat-test, ċertifikati, dikjarazzjonijiet tal-garanzija u istruzzjonijiet O&M.

Fejn proġett jeħtieġ panel li jnaddaf waħdu-, ikkonferma li r-rekwiżit huwa espliċitu jew aċċettat mill-inġinier. It-tindif waħdu-jista' jgħin fejn it-trab, l-isprej tal-baħar jew depożiti oħra jnaqqsu l-produzzjoni PV, iżda ma jissostitwixxix l-orjentazzjoni, l-ispezzjoni jew id-daqs korrett tal-pannelli għal xhur-tax-xemx.

5. Eżempji ta 'proġett reali: kif ir-rekwiżiti jistgħu jvarjaw

L-eżempji li ġejjin huma bbażati fuq dokumenti tal-proġett DPWH disponibbli pubblikament u riċerka ppubblikata. Huma juru kif speċifikazzjoni għandha tinqara; mhumiex pretensjoni li disinn wieħed joqgħod għal kull triq Filippina.

Eżempju Pjanta tad-dawl ta' - DPWH solari fit-toroq- li turi sistema ta' 150 W

Sett ta' pjan DPWH aċċessibbli għall-pubbliku jinkludi skeda ta' dawl tax-xemx fit-toroq-li tiddeskrivi tagħmir LED ta' 150 W, modulu PV monokristallin ta' 160 W, batterija LiFePO₄ ta' 25.6 V b'kapaċità ddikjarata, output ta' mill-inqas 20,000 lm, 12-il siegħa ta' dawl, għoli ta' immuntar ta' 10–1 m, u stat ta' immuntar ogħla ta' 10-1 m. mira operattiva ta' jum-xita. Is-sett tat-tpinġija jinkludi wkoll cross-section tat-triq u arranġament tal-arbli speċifiku tal-proġett-.

Il-lezzjoni hi li ma tikkopja dawk il-valuri f'kull proposta. Aqra l-pakkett sħiħ flimkien: l-output tal-lampa, l-enerġija tal-batterija, il-kapaċità PV, l-għoli tal-immuntar, il-ġeometrija tat-triq u l-awtonomija għandhom jagħmlu sens bħala sistema waħda. Id-disinji u l-ispeċifikazzjoni approvati għall-proġett il-ġdid jieħdu preċedenza.

Eżempju B - Tpinġija tal-proġett Daang Maharlika f'Tacloban

Sett ta' pjani DPWH imqiegħed pubblikament jidentifika installazzjoni ta' dawl LED fit-triq-solar tul Daang Maharlika (S00013LT) fil-Belt ta' Tacloban, b'kopertura tal-proġett ta' madwar 0.620 km. Dan juri t-tip ta' pakkett ta' tpinġija użat għal xogħlijiet pubbliċi: mapep tal-lokalità u tal-viċinanza, noti ġenerali, kwantitajiet, sezzjonijiet trasversali-tipiċi, dettalji tal-pedament u tqassim tad-dawl tat-triq-.

Għal offerent, din hija tfakkira li r-riżultat tal-inġinerija mhuwiex biss id-datasheet tal-lampa. Il-proposta trid tikkoordina mal-allinjament tat-triq, il-postijiet tal-arbli, id-disinn tal-pedament, il-kont tal-kwantitajiet u d-dettalji tal-installazzjoni.

Eżempju Ċ - Disinn integrat sostnut mir-riċerka-

Id-dokument ta' aċċess miftuħ-Rabaza Castillo u l-kollegi tal-2025 żviluppaw mudell ta' disinn komprensiv għad-dawl pubbliku fotovoltajku f'żoni rurali u urbani. Iqis il-wisa ' tat-triq, l-illuminanza medja meħtieġa, l-irradjanza solari, il-karatteristiċi tad-dawl, id-distribuzzjoni tal-arbli, l-għoli tal-immuntar, il-kapaċità tal-batterija u l-enerġija PV fi proċess wieħed. L-istudju tal-każ tiegħu fl-Oman jappoġġa punt prattiku għall-proġetti Filippini wkoll: l-għażla ta' fanal ta' wattage aktar baxx-ma jnaqqasx awtomatikament l-ispiża totali tas-sistema jew l-użu tal-enerġija jekk it-tqassim u d-disinn tal-enerġija ma jitqiesux flimkien.

6. Eżempju ta' screening maħdum għal triq rurali

Ejja ngħidu li proġett tat-triq lokali jeħtieġ dawl solari waħdu biex jaħdem għal 12-il siegħa kull lejl. Għal skrin tal-enerġija inizjali, assumi li lampa ta' 60 W taħdem b'output sħiħ għal 5 sigħat u b'output ta' 50% għas-7 sigħat li jifdal. L-enerġija LED ta 'filgħaxija hija:

E=(60 W × 5 h) + (30 W × 7 h)=510 Wh kull lejl

Din hija biss it-tagħbija tad-dawl. Id-disinn finali għandu jinkludi kontrollur u telf ta 'konverżjoni, kapaċità tal-batterija li tista' tintuża, allowance ta 'tixjiħ u r-rekwiżit ta' awtonomija tal-proġett. Jekk l-offerta ma tippermettix id-dimming, ikkalkula t-tagħbija billi tuża l-profil operattiv tal--output sħiħ meħtieġ.

Għal kalkolu approssimattiv tal-iskrining tal-PV, iddividi d-domanda għall-enerġija ta' kuljum skont il--l-ogħla-xahar tax-xemx-sigħat u fattur ta' effiċjenza-kumplessiv tas-sistema. Iddikjara s-suppożizzjonijiet u vverifika d-daqs finali tal-pannell kontra d-dejta tax-xemx tax-xahar lokali u r-rekwiżit tal-irkupru tal-batterija-. Ċifra ta' xemx-medja annwali mhix biżżejjed għal triq kritika ta' affidabbiltà-.

7. Kif il-prodotti Suntisolar jistgħu jidħlu fi proposta orjentata lejn DPWH-

Id-disinn tad-dwal solari tat-toroq kollha-f'-sunisolar huwa ddisinjat bħala l-istandard tal-linja gwida DPWH. Il-firxa tal-prodotti tagħha minn 60W 80W 120W 150W Solar Street Lights jintużaw ħafna għal proġetti DPWH f'żoni bħal Ilocos Norte, Alaminos Pangasinan, La Union, Mindanao, Laoag, Tacloban, Cagayan, Manila....

• Għal triq rurali dejqa jew triq ta' aċċess għall-komunità, kompatt kollu-f'-mudell wieħed 60W jista' jiġi evalwat jekk il-kalkolu fotometriku u l-baġit tal-enerġija jissodisfaw il-kriterji.
• Għal toroq Urbani, 120W jintuża l-aktar.
• Għal mod espress, il-mudelli 150W u 'l fuq huma aktar adattati biex jagħmlu l-kalkolu.
• Għall-akkwist DPWH, ipprovdi mudell-evidenza speċifika: fajl IES/LDT, rapport fotometriku, speċifikazzjonijiet tal-PV u tal-batteriji, imġieba tal-kontrollur, klassifikazzjoni tal-IP, garanzija, tpinġijiet mekkaniċi u ċertifikati meħtieġa. Tistrieħx fuq paġna ta' katalgu fil--familja waħedha.

8. Lista prattika ta' -l-offerta

• Ikkonferma l-aħħar ordni DPWH, speċifikazzjoni tal-Punt 624, pjanijiet tal-proġett u dispożizzjonijiet speċjali.
• Ibni matriċi ta' konformità klawżola-bi-; identifika kull devjazzjoni qabel is-sottomissjoni tal-offerta.
• Ikkonferma l-klassi tat-triq, il-ġeometrija, il-kriterji tad-dawl, l-għoli tal-arblu u l-ispazjar.
• Mexxi kalkoli fotometriċi bil-fajl IES/LDT attwali u t-tqassim tal-proġett.
• Daqs PV u batterija bl-użu ta' data tax-xemx ta' kull xahar speċifika tal-post-u l-awtonomija meħtieġa ta' jum-xita.
• Iċċekkja l-arblu u d-disinn tal-pedament għall-espożizzjoni tar-riħ lokali, il-korrużjoni u l-kundizzjonijiet tas-sit.
• Ikkonferma l-kimika tal-batterija, it-tibdil, it-termini tal-protezzjoni u l-garanzija.
• Ipprepara datasheets, rapporti fotometriċi, dijagrammi elettriċi, tpinġijiet strutturali, ċertifikati u dokumenti O&M.
• Ikkonferma r-responsabbiltajiet tal-kuntrattur għall-installazzjoni, l-ittestjar, il-kummissjonar u s-sostituzzjoni matul il-perjodu tal-garanzija.
• Itlob kjarifika bil-miktub għal rekwiżiti ambigwi jew konfliġġenti aktar milli tagħmel suppożizzjonijiet.

Konklużjoni

Proposta ta' dawl tax-xemx tajjeb fit-toroq-għall-Filippini tibda bit-triq u l-kuntratt, mhux b'wattage katalgu. L-Ordni tad-Dipartiment tad-DPWH Nru. 19, serje tal-2023, tipprovdi gwida u tpinġijiet standard għad-dawl tat-toroq li jaħdem bl-enerġija solari- tul it-toroq nazzjonali, filwaqt li l-Ordni tad-Dipartiment Nru. 26, serje tal-2023, tirrevedi l-ispeċifikazzjoni tad-dwal tat-toroq tal-Punt 624-. It-tnejn għandhom jiġu riveduti flimkien mal-pjanijiet u dispożizzjonijiet speċjali approvati tal-proġett.

L-iktar proposta b'saħħitha tgħaqqad id-disinn fotometriku, id-daqs tal-PV u tal-batteriji, l-inġinerija tal-arbli u l-pedament, id-dokumentazzjoni tal-prodott u pjan ta' manutenzjoni-tul fit-tul. Dan huwa dak li jgħin biex sistema ta' dawl tax-xemx fit-toroq-twassal dawl affidabbli matul l-istaġun tax-xita Filippin-u jgħin lil kuntrattur jissottometti proposta li tista' tiġi ċċekkjata, approvata u miżmuma.

Mistoqsijiet frekwenti

It-tidwil solari tat-toroq huwa permess fit-toroq DPWH?

Iva. DO 19, s. 2023 approvat id-dawl tat-toroq li jaħdem bix-xemx-fuq toroq nazzjonali u ħareġ tpinġijiet tad-disinn standard .

Liema dokument DPWH jagħti l-ispeċifikazzjonijiet tal-materjal?

Oġġett 624, Dawl tat-Triq, kif rivedut minn DO 26, s. 2023. Id-dawl LED solari huwa kopert taħt 624.2.1 .

Nista' nuża arblu ta' 6 m?

Fuq toroq sekondarji u terzjarji, iva. DO 48, s. 2023 żied parametri ta' l-arblu ta' 6 m mat-Tabella 2, b'arblu ta' 1.5 m inklinat f'60 grad sabiex il-lamparija ma tisboqx it-triq.

Liema tip ta 'batterija trid DPWH?

Oġġett 624 jitlob għal batterija tal-litju-deep cycle b'insulazzjoni u protezzjoni tat-temperatura. LiFePO4 hija kimika tal-litju-jone, iżda kkonferma mal-uffiċċju tal-akkwist jekk id-dokumenti tal-offerta tiegħek humiex stretti dwar il-kliem.

Id-dwal importati jeħtieġu marki speċjali?

L-oġġett 624 jgħid li l-prodotti importati jeħtieġu Clearance tal-Komodità tal-Importazzjoni mill-Bureau tal-Istandards tal-Filippini, u dawk magħmula lokalment jeħtieġu marka PS.
